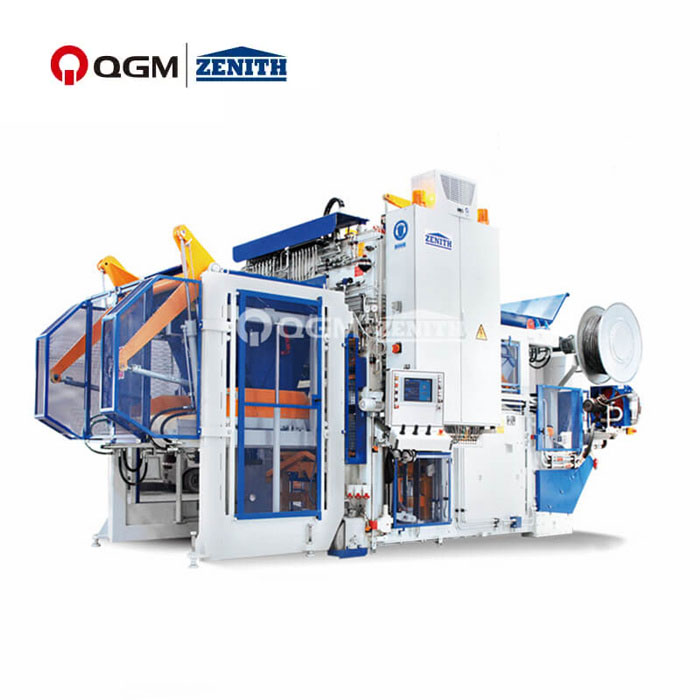

Жылжымалы кірпіш төсеу машинасы

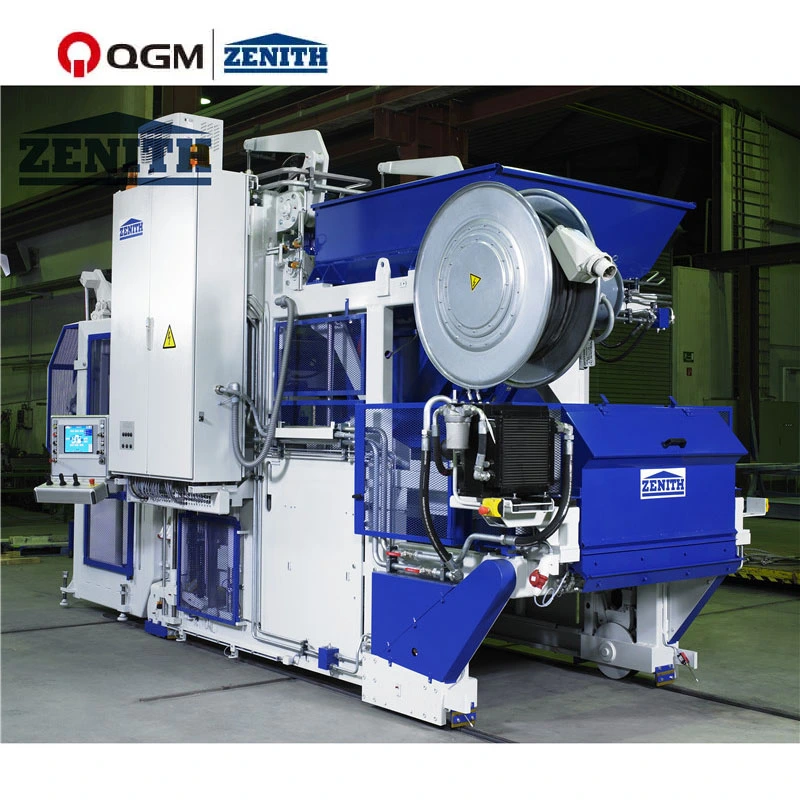

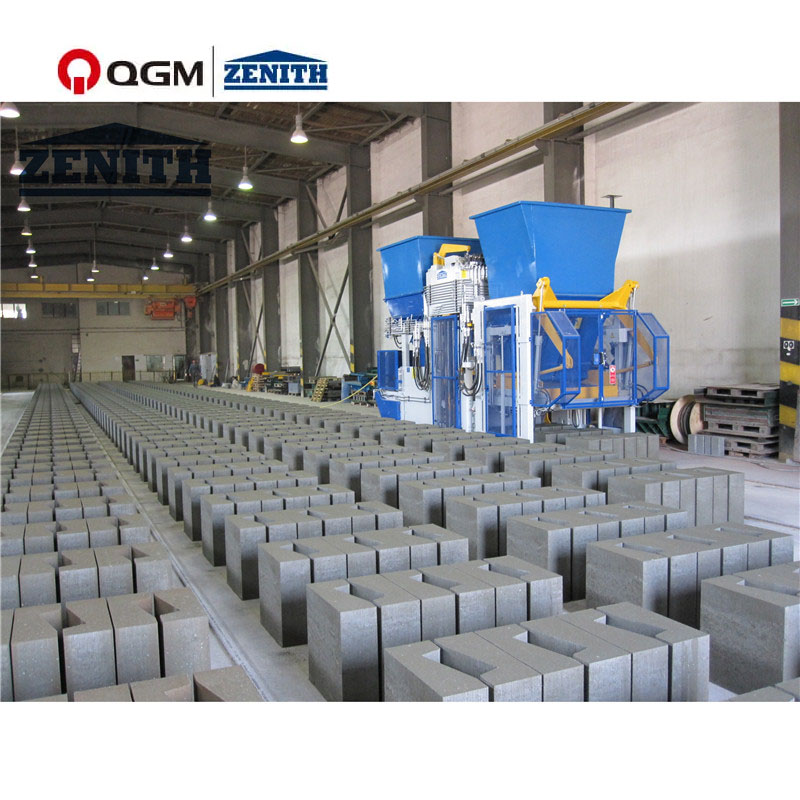

Жылжымалы кірпіш төсеу машинасы - кірпіш жасайтын машина. Ол жұмыс істеуге оңай және шағын кірпіш зауыттарына жарамды. Ол жұмыс орнының өзгеруімен қозғалады. Бұл жабдық паллетті қажет етпейді. Сығылған кірпіштер кірпіш машинасы қозғалған кезде сайтқа орналастырылады, бұл паллеттердің көп шығындарын үнемдейді, бірақ алаңның ауданы жеткілікті үлкен болуы керек. Мобильді кірпіш төсеу машинасы адам мен машина диалогын, толық автоматты жұмысты, кездейсоқ сигналды талдауды, ақауларды автоматты диагностикалауды және әртүрлі параметр параметрлерін жүзеге асыра алатын жетілдірілген PLC интеллектуалды басқару жүйесін қабылдайды. Бұл машина қарапайым және ықшам құрылымды, оңай пайдалануды, оңай техникалық қызмет көрсетуді, аз қуат тұтынуды және жоғары өнімділікті қамтамасыз етеді.

Өнім туралы бейне

Негізгі технология мүмкіндіктері

(1) Өздігінен түсінікті, мәзір басқаратын сенсорлық панель құрылғы жұмысын өте жеңілдетеді. Әртүрлі қалып түрлері мен өндіріс бағдарламалары үшін өндіріс параметрлері жақсы реттелген мәзір маскалары арқылы енгізіледі және сақталады. Ішкі сигналдарды өңдеу үшін жылдам Siemens SPS пайдаланылады.

(2) Тиімділігі жоғары гидравликалық жүйе. Гидравликалық қуат екі контурлы жоғары қысымды пайдаланады; Екі Milti-Star-поршеньді сорғылары бар гидравликалық жүйе. Ол әртүрлі өнімдерге сәйкес жылдамдық пен жұмысты реттеу үшін пропорционалды гидравликалық технологияны пайдаланады. гидравликалық қозғалыстарды әртүрлі жылдамдықтар мен қысымдармен бір уақытта және тәуелсіз жүргізуге болады және барлық деректерді сенсорлық экранда орнатуға болады. Уақыт, есептеу, опция, гидравликалық жылдамдық және қысым сияқты барлық ақпаратты сенсорлық экран арқылы орнатуға болады.

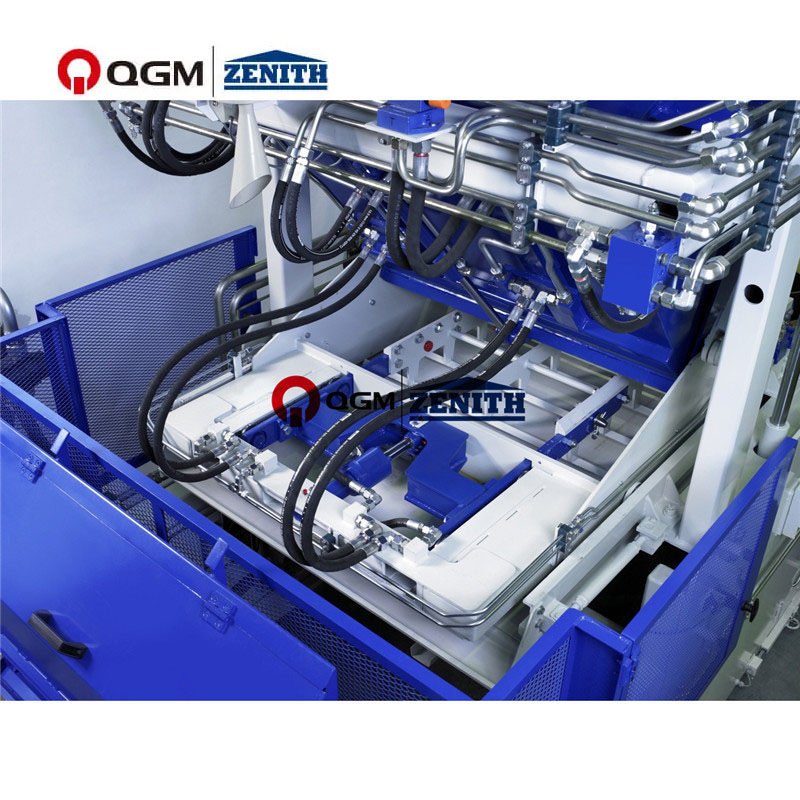

(3) Тиімділігі жоғары діріл жүйесі. Діріл үстелі төрт түрлі өндірістік деңгейге ие болу үшін жасалған; Діріл үстелінің жоғарғы бөлігі біркелкі қуат беру және оңтайлы тығыздау үшін екі бөліктен тұрады; Діріл үстелінің үстіңгі бөліктерін қорғауға арналған ауыстырылатын тозу тақтасы; 80 кН максималды ортадан тепкіш күшке жету үшін екі вибраторды қабылдауға арналған діріл үстелі; 50 см биіктіктегі блоктарды шығару үшін қалып жақтауы вибраторлармен жабдықталған.(Блок биіктігіне сәйкес 2, 4, 6. 8 вибраторлармен жабдықталуы мүмкін), Діріл қозғалтқыштары серво қозғалтқыштарды пайдаланады.

(4) Агрегатты беру жүйесі. Гидравликалық жетекпен қоректендіргіш; әр түрлі қалыптарға сәйкес құмырсқа моменті өзгермелі жоғары дәлдіктегі рельстегі фидер қорапшасының жүрістерін реттей алады, фидер бағыттаушы дөңгелек диаметрі Ø 80 мм; Қалып бетін дұрыс тазалауға арналған гидравликалық жетекті бұралмалы қырғыш (үш бөлікті); Гидравликалық жетекті тарату торы бетонның қалыпқа біркелкі таралуына әкеледі; Биіктігі реттелетін тазалау щеткасы, бұрмалаушы аяқ киімдерді тазалауға арналған беру тартпасының алдыңғы қабырғасына бекітілген...

Техникалық деректер

Өндірістік қуат

Блок түрі	Өлшемі (мм)	Суреттер	Саны/цикл	Цикл уақыты	Өндірістік қуат (8 сағат сайын)
Шұңқыр блок	400*200*200		12	40 ж	8 640 дана
Тік бұрышты төсеуіш	200*100*60		54	38с	817 м2
Тік бұрышты төсеуіш (фейсмикссіз)	200*100*60		54	36с	864 м2
UNI төсеушілер	225*112,5*60-80		40	38с	757 м2
Курстоун	150*1000*300		4	46с	2 504 дана
