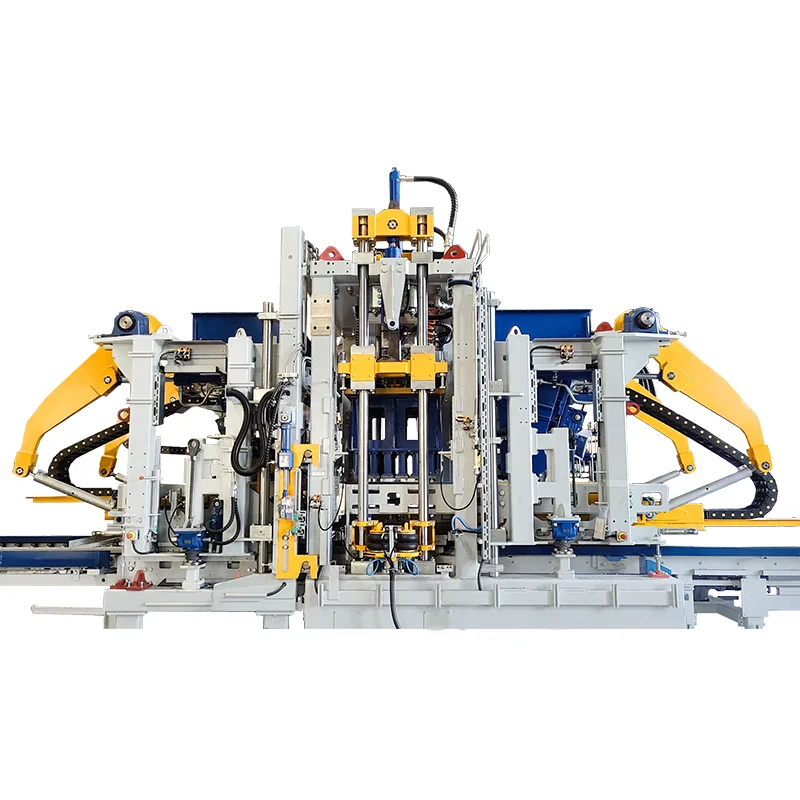

ZN900-2C толық автоматты блок жасау машинасы

1 Zenith «Ультра-динамикалық» төрт осьті сервовибрация (қосымша)
Zenith Ultra-Dynamic жүйесі - толық автоматты блок жасау машинасында қолданылатын заманауи, жоғары сапалы діріл технологиясы. Ол икемді реттелуді қамтамасыз ете отырып, өте қысқа жауап уақытында дәл амплитуданы басқаруға мүмкіндік береді. Серво басқарылатын жүйе қалыпты толтыру мен өндіріс циклінің уақытын жақсарта отырып, жоғары динамика береді. Амплитуданы да, жиілікті де жылдам және дәл басқаруға болады.

2 Қос осьті сервовибрация (қосымша)
Әрбір эксцентрлік білік тәуелсіз сервоқозғалтқышпен басқарылады, бұл дәл басқаруды, жылдам әрекет етуді және діріл күшін дәл шығаруды қамтамасыз етеді.

3 Қалыпты жылдам өзгертудің автоматты жүйесі
Зениттің қалыптарды автоматты түрде жылдам ауыстыру жүйесі бірнеше құрылғылардың үйлесімді жұмысына негізделген, бұл қалыпты, жылдам және дәл ауыстыруға мүмкіндік береді. Қалып негізгі машинаның жанынан тасымалданғаннан кейін оны көтеру жүйесі арқылы қалып ауыстыру қондырғысына орналастырады. Жүйе қалып ауыстыру процесін қолмен өңдеусіз, орналастырусыз немесе құлыптаусыз автоматты түрде аяқтайды.

4 Тоқтатылған азықтандыру жүйесі
Аспалы қоректендіру жүйесі қорапты, қырғышты, бұрмалау щеткасын және доға сындырғышты біріктіретін модульдік дизайнды қабылдайды. Бет қоспасы мен негізгі қоспаны беру қораптары беру жақтауына орнатылып, жылдам ауыстыруға және оңтайлы азықтандыру өнімділігіне мүмкіндік береді.

5 Гидравликалық поршеньді доғаны бұзатын негіз фидер (қосымша)
Гидравликалық жетек; доғаны сындыратын тырма материалды доғаларды тиімді бұзу үшін алға-артқа жылжиды.

6 Электрмен басқарылатын бұрылысты доғаны бұзатын негіз фидер (қосымша)
Электрлік жетек; доғаны сындыратын тырма материалды босату үшін біліктің айналасында белгіленген бұрышпен тербеледі.

7 Модульдік негізгі жақтау
ZN1200-2S негізгі машинасы мен бет араластырғыш қондырғысы дәл құрастыру технологиясымен модульдік жақтау құрылымын қабылдайды. Дәстүрлі дизайн тұжырымдамаларын бұза отырып, ол жақтау, діріл үстелі, мотор арқалықтары және беру жүйесі үшін жоғары сапалы болтты қосылымдарды кеңінен пайдаланады. Бұл дизайн өте төмен техникалық қызмет көрсету жылдамдығын, әртүрлі өндіріс жағдайларына оңай бейімделуді және тозған бөлшектерді ауыстыру уақытын айтарлықтай қысқартады.

8 Бет араластыру бөлігіне арналған гидравликалық автоматты құлыптау
Негізгі машина мен ZN1200-2S бет араластырғыш бөлігі арасындағы байланыс гидравликалық автоматты құлыптау жүйесі арқылы жүзеге асырылады. Гидравликалық цилиндрлер бет араластырғыш бөлігін негізгі машинаға мықтап бекіту үшін құлыптау компоненттерін басқарады. Бет араластыру бөлігін бөлу қажет болғанда, жүйе құлыпты босатады және беріліс қозғалтқышы оның рельстері бойымен қозғалу үшін бет араластыру бөлігін басқарады.

9 Head Locking Device түймесін басыңыз
Бұл механикалық құлыптау механизмі жоғары берік бекіту блоктарынан, сына тәрізді пресс басынан және екі әрекетті гидравликалық цилиндрлерден тұрады. Қалыптастыру кезінде цилиндрлер механикалық тұйықталуды құра отырып, престің басын радиалды қысу үшін құлыптау блоктарын жүргізеді. Содан кейін қалып тұрақты қысыммен босатылып, серпімді қайта көтерілуді және микро қозғалысты тиімді түрде жояды, бұл өткір кірпіш жиектерді, тегіс беттерді және өнімнің біліктілік деңгейін айтарлықтай жақсартады.

10Электр бұрандасын көтеруді реттеу
Биіктікті автоматты түрде реттеуге арналған жоғары дәлдікті бұрандалы көтергішпен жабдықталған — жоғары дәлдікті, оңай жұмысты және жетілдірілген автоматтандыруды ұсынады.

11Толық интеграцияланған басқару жүйесі
ZN1200-2S негізгі құрылғысы Siemens S7-1500 (6ES7 515-2AM01-0AB0) сериялы PLC - Siemens компаниясының үлкен жады сыйымдылығы, жылдам өңдеу жылдамдығы және жан-жақты функционалдығы бар жоғары деңгейлі контроллерін қабылдайды. HMI оңай және интуитивті жұмыс істеу үшін басқару жүйесінің барлық сигналдарын бейнелейді.

12 Кеңейту мүмкіндігі
ZN1200-2S керемет аппараттық және бағдарламалық құралды кеңейтуді ұсынады. Оны көбік құрылғылары, түсті араластыру жүйелері, паллет алу қондырғылары, өзектерді тарту жүйелері және көлденең тазалау щеткалары сияқты тұтынушылардың әртүрлі өндірістік талаптарына жауап беретін әртүрлі қосымша жүйелермен жабдықтауға болады.

13 Quangong Intelligent Equipment Cloud Service Platform
Quangong Zenith әзірлеген «Интеллектуалды жабдықтың бұлттық қызмет көрсету платформасы» жан-жақты смарт қызмет мүмкіндіктерін қамтамасыз ете отырып, онлайн бақылауға, қашықтан жаңартуға, ақауларды болжау мен диагностикалауға, жабдықтың денсаулығын бағалауға және жұмыс есептеріне мүмкіндік береді.
